C'est un petit projet réalisé rapidement sous Sketchup, exporté en DXF avec le plugin de Guitar List ( https://www.guitar-list.com/download-software/convert-sketchup-skp-files-dxf-or-stl ).
Le boitier dispose d'une ventilation active avec un ventilateur 12V / 50mm sous alimenté en 5V pour des raisons de bruit.
Un espace est aménagé pour permettre d'embarquer une petite extension à côté de l'orange PI.
Il est possible de laisser l'antenne wifi dans le boitier, ou la faire dépasser en perçant un trou de 6mm et en l'emanchant en force.

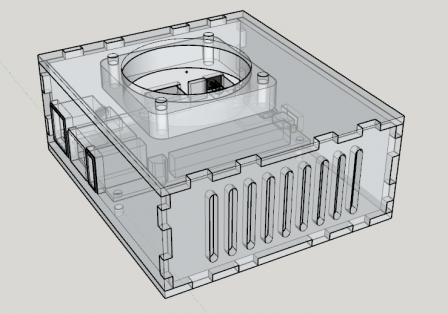

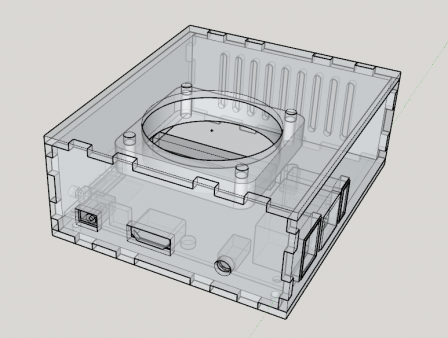

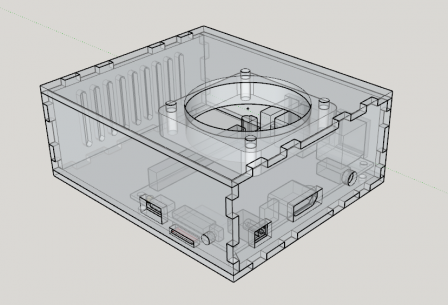

Voici quelques visuels de la CAO :
Vous trouverez l'intégralité des fichiers sur mon Gitlab: https://gitlab.civade.com/pub/small-lasercut-projects/-/tree/master/OrangePI-PC-plus.
Bonne réalisation !
